SK水环式真空泵

产品简介:SK直联型水环式真空泵用途及使用范围: SK直联型水环式真空泵是用来抽吸空气和其它无腐蚀性、不溶于水、不含有固 […]
微信

SK直联型水环式真空泵用途及使用范围:

SK直联型水环式真空泵是用来抽吸空气和其它无腐蚀性、不溶于水、不含有固体颗粒的气体,以使在密闭容器中形成真空。吸入气体中允许含少量液体。SK直联型水环式真空泵广泛应用于机械、石油、化工、制药、食品、陶瓷、制糖、印染、冶金等行业,该型号真空泵亦可用于大型水泵的引水。

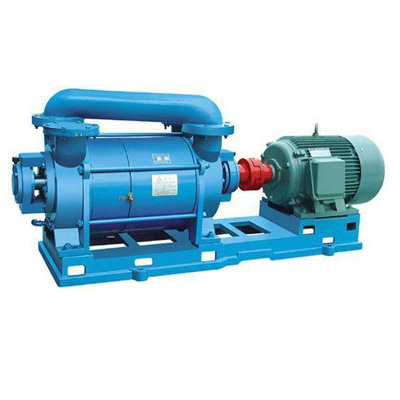

SK水环式真空泵

SK直联型水环式真空泵的结构如上图所示:主要是由泵盖、叶轮、泵体组成,泵体上部有进排气口法兰,轴偏心装在泵体内,叶轮用平键固定于轴上,叶轮与泵盖及圆盘间的间隙,用泵体和圆盘之间间的垫子来调整,此间隙决定气体在泵内由进气口至排气口流动中损失的大小。

SK直联型水环式真空泵填料装在泵体内,密封水经泵体上的针孔流入填料中,叶轮形成水环所需的补充水经由泵体上的弯头供给,它可与自来水或汽水分离器联在一起,供给循环水。

在SK直联型水环式真空泵圆盘上排气孔下面有几行圆孔,用橡皮球阀关闭,这些孔的作用是当叶片间气体压力达到排气力时,在排气口之前就将气体自动放出,因此减少因气体压力过大而消耗功率。

SK直联型水环式真空泵的主要技术指标:

****气量 M3/MIN真空度450MMHG时气量M3/MIN极限真空MMHG转速R.P.M电机功率KW水耗量L/MIN
SK-0.40.40.3670028601.54-8
SK-0.80.80.7570028602.25-10
SK-1.01.01.070028603.06-8
SK-1.5B1.51.3570028604.08-12



注:SK直联型水环式真空泵性能表中数据在下列条件下得出:

1、大气压力0.1013Mpa(760mmHg)

2、进水温度15℃

3、吸入空气温度20℃

4、空气相对湿度70%

5、性能允许偏差±5%
