摘要:化工泵在组装和现场安装都离不开螺栓,螺栓的类型有几种,常见的有螺纹结构的,也是使用普遍的螺栓,化工泵在组成是,泵头和泵体连接,也地板连接,基本都会选择螺纹螺栓,那么螺纹螺栓的知识你知道多少呢?

化工泵在组装和现场安装都离不开螺栓,螺栓的类型有几种,常见的有螺纹结构的,也是使用普遍的螺栓,化工泵在组成是,泵头和泵体连接,也地板连接,基本都会选择螺纹螺栓,那么螺纹螺栓的知识你知道多少呢?
化工泵螺栓螺纹知识介绍

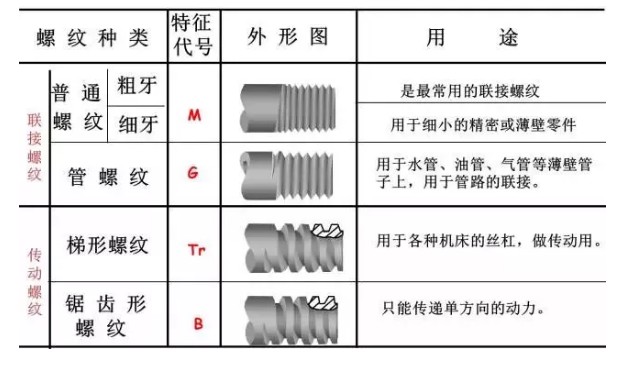

一、螺纹是一种在固体外表面或内表面的截面上,有均匀螺旋线凸起的形状。根据其结构特点和用途可分为三大类:
1、普通螺纹:牙形为三角形,用于连接或紧固零件。普通螺纹按螺距分为粗牙和细牙螺纹两种,细牙螺纹的连接强度较高。
2、传动螺纹:牙形有梯形、矩形、锯形及三角形等。
3、密封螺纹:用于密封连接,主要是管用螺纹、锥螺纹与锥管螺纹。
化工泵螺栓螺纹知识介绍
二、螺纹配合等级:
螺纹配合是旋合螺纹之间松或紧的大小,配合的等级是作用在内外螺纹上偏差和公差的规定组合。
1、对统一英制螺纹,外螺纹有三种螺纹等级:1A、2A和3A级,内螺纹有三种等级:1B、2B和3B级,全部都是间隙配合。等级数字越高,配合越紧。在英制螺纹中,偏差仅规定1A和2A级,3A级的偏差为零,而且1A和2A级的等级偏差是相等的。等级数目越大公差越小。
a、1A和1B级,非常松的公差等级,其适用于内外螺纹的允差配合。
b、2A和2B级,是英制系列机械紧固件规定通用的螺纹公差等级。
c、3A和3B级,旋合形成紧的配合,适用于公差紧的紧固件,用于安全性的关键设计。
d、对外螺纹来说,1A和2A级有一个配合公差,3A级没有。1A级公差比2A级公差大50%,比3A级大75%,对内螺纹来说,2B级公差比2A公差大30%。1B级比2B级大50%,比3B级大75%。
2、公制螺纹,外螺纹有三种螺纹等级:4h、6h和6g,内螺纹有三种螺纹等级:5H、6 H、7H。(日标螺纹精度等级分为I、II、III三级,通常状况下为II级)在公制螺纹中,H和h的基本偏差为零。G的基本偏差为正值,e、f和g的基本偏差为负值。
a、g常用来镀6-9um的薄镀层,如产品图纸要求是6h的螺栓,其镀前螺纹采用6g的公差带。
b、螺纹配合组合成H/g、H/h或G/h,对于螺栓、螺母等精制紧固件螺纹,标准推荐采用6H/6g的配合
c、H是内螺纹常用的公差带位置,一般不用作表面镀层,或用极薄的磷化层。G位置基本偏差用于特殊场合,如较厚的镀层,一般很少用。
