摘要:阀门是用来开闭管路、控制流向、调节和控制输送介质的参数(温度、压力和流量)的管路附件。阀门有很多不同的类型,每种类型都有其独特的功能。阀门的型号应依据国标编号要求。若是企业标准,应注明型号的相关说明。

阀门是用来开闭管路、控制流向、调节和控制输送介质的参数(温度、压力和流量)的管路附件。阀门有很多不同的类型,每种类型都有其独特的功能。阀门的型号应依据国标编号要求。若是企业标准,应注明型号的相关说明。
一、阀门型号编制方法
阀门型号编制方法规定了阀门的型号编制、阀门类型、驱动方式、连接形式、结构形式、密封面材料、压力和阀体材料代号和代号的阀门型号表示方法。阀门型号编制方法适用于各类闸阀、截止阀、节流阀、蝶阀、球阀、隔膜阀、旋塞阀、止回阀、排污阀、柱塞阀、减压阀、疏水阀、安全阀的管道阀门产品。

二、阀门型号表示方法
如今阀门的类型和材料种类越来越多,阀门型号的编制也愈来愈复杂;阀门型号通常应表示阀门类型、驱动方式、连接形式、结构特点、公称压力、密封面材料、阀体材料等要素。阀门型号的标准化对阀门的设计、选用、经销,提供了方便。我国虽然有阀门型号编制的统一标准,但逐渐不能适应阀门工业发展的需要;目前,阀门制造厂一般采用统一的编号方法;不能采用统一编号方法的,各生产厂家可按自己的情况制订出编号方法。

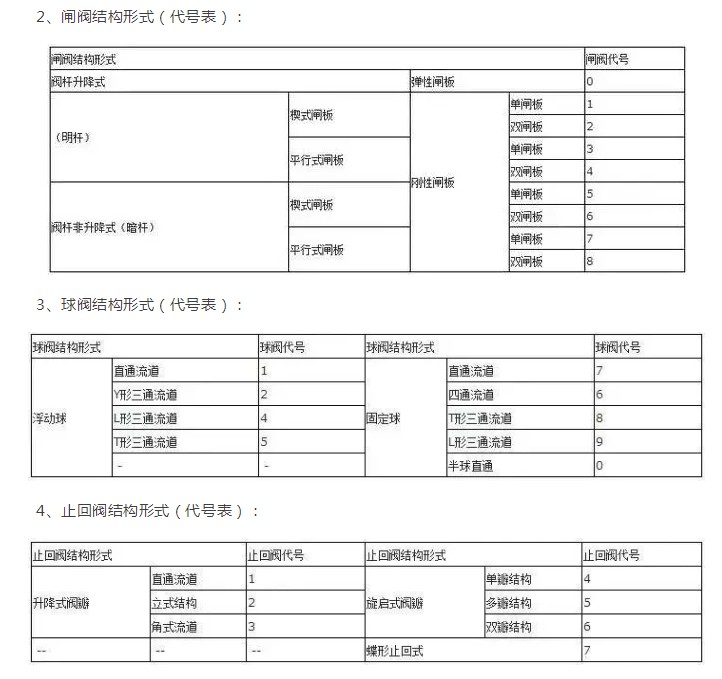

各类阀门字母编号和数字
ceb7e61d123c98f25779c8d6d92cc985

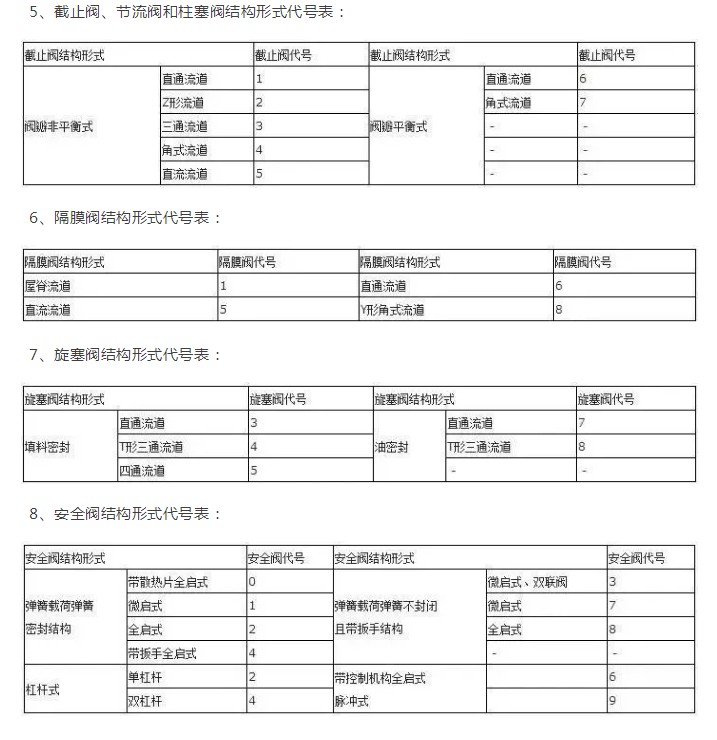

各类阀门字母编号和数字

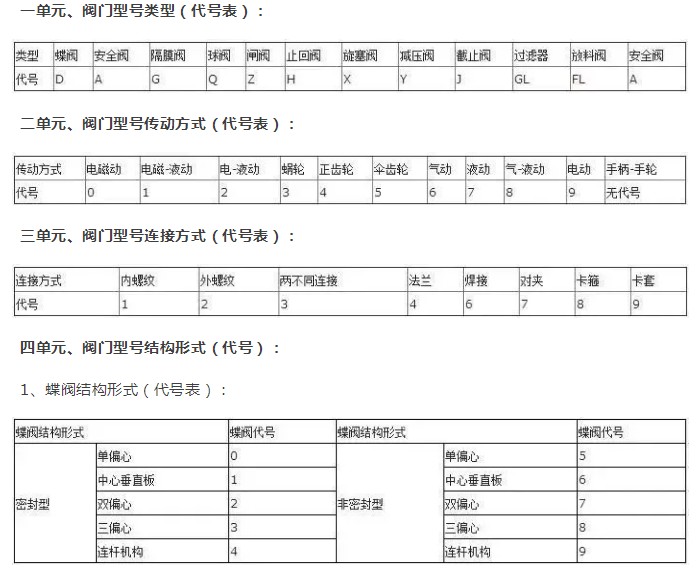

各类阀门字母编号和数字
三、阀门型号公称压力
数值用阿拉伯数字直接表示(__MPa)MPa的数值公斤数的10倍。
四、阀门型号阀体材料(代号表):
1、阀门型号阀体材料代号表:注:Pg≤16kgf/cm2的灰铸铁阀,Pg≥25kgf/cm2的碳钢阀,省略本代号
2、阀门型号密封面或衬里材料代号表:
注:1、由阀体直接加工的阀座密封材料代号用“W”表示。
2、当阀座和阀瓣(阀板)密封材料不同时,用低硬度材料代号表示(隔膜阀除外)。
阀门应存干燥通风的室内,通路两端须堵塞,长期存放的阀门应定期检查,清除污物,并在加工面上涂防锈油。运行中的阀门,各种阀件应齐全、完好。法兰和支架上的螺栓不可缺少,螺纹应完好无损,不允许有松动现象。不允许在运行中的阀门上敲打、站人或支承重物;特别是非金属阀门和铸铁阀门,更要禁止。
