泵材料的选用，对泵的可靠性至关重要，尤其是炼油厂和化工厂用泵，多是在易燃、易爆、腐蚀性强、高温、低温等工艺条件下工作。因此我国和美国等均制定有规范。当然正确、经济地选择用材料还要有丰富的经验，并敏锐地注意国内外最新材料的研究和开发。
我国国家标准GB／T 3215～2007《石油、重化学和天然气工业用离心泵》等同采用国标准ANSI／API 610-2004《石油、重化学和天然气工业用离心泵》(英文版)。
GB／T 3215-2007中给出的离心泵材料等级选用指南如表2-9所示。表2-9仅作为供流程装置内和流程装置外流体输送和进料的使用的一般指导用。如果没有专门的判断知识和使用经验，则不建议利用此表。
表2-10为GB／T 3215-2007中给出的离心泵零件的材料等级，表2-11为GB／T 3215-
2007中给出的离心泵部件的材料规范。

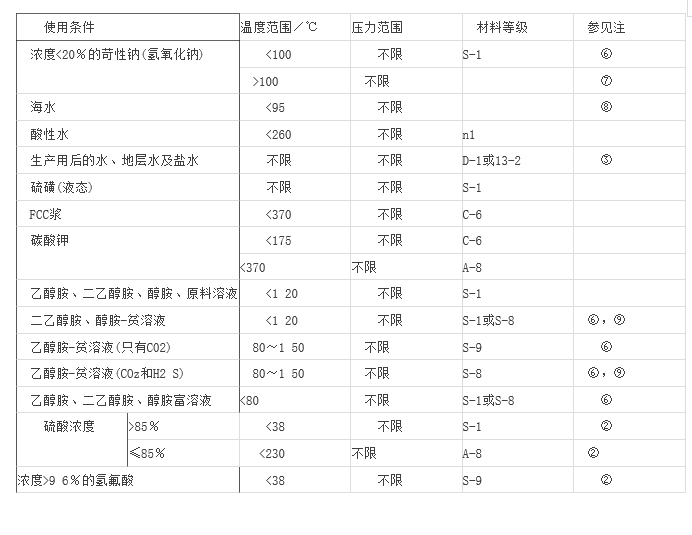

表2-9 材料等级选用指南
①水的含氧量和缓冲作用在选择材料时应予以考虑。
②污水腐蚀度超过230℃的烃类、酸类和酸渣可能差别很大。应当取得各种工作条件的推荐材料。本表中指出的材料等级对于很多这类工作条件是令人满意的，但也必须经过验证。对于工作温度低于95℃也可以考虑S-8材料。
③为低温作业条件所选择的材料应符合GB 3215-2007中5.12.4和5.12.1.6的要求。所示的铸铁合金ASTMA352、1CB、1C2和1C3级仅供参考。对于可锻的合金使用同等材料。
④基于铝、铜、铝铜和镍的合金材料也可以考虑实施-196℃的低温条件。
⑤如果物料的腐蚀性低，S-4级材料可用于231-370℃的使用条件。应取得各种工作条件下的推荐材料。
⑥所有焊缝都应当消除应力。
⑦应当使用UNS N08007或Ni—Cu合金泵材料。
⑧对于海水、生产用后的水、地层水及盐水的工作条件，买方和卖方应该共同商定最适合预定使用条件的结构材料。
的烃类、酸类和酸渣可能差别很大。应当取得各种工作条件的推荐材料。本表中指出的材料等级对于很多这类工作条件是令人满意的，但也必须经过验证。对于工作温度低于95。C也可以考虑S-8材料。
③为低温作业条件所选择的材料应符合GB 3215-2007中5.12.4和5.12.1.6的要求。所示的铸铁合金ASTMA352、1CB、1C2和1C3级仅供参考。对于可锻的合金使用同等材料。
④基于铝、铜、铝铜和镍的合金材料也可以考虑实施-196℃的低温条件。
⑤如果物料的腐蚀性低，S-4级材料可用于231-370℃的使用条件。应取得各种工作条件下的推荐材料。
⑥所有焊缝都应当消除应力。
⑦应当使用UNS N08007或Ni—Cu合金泵材料。
⑧对于海水、生产用后的水、地层水及盐水的工作条件，买方和卖方应该共同商定最适合预定使用条件的结构材料。
