离心泵扬程计算详解

首页 I 泵阀技术 I 离心泵扬程计算详解
摘要:离心泵的扬程计算是选择泵的重要依据,这是由管网系统的安装和操作条件决定的。计算前应首先绘制流程草图,平、立面布置图,计算出管线的长度、管径及管件型式和数量。

离心泵的扬程计算是选择泵的重要依据,这是由管网系统的安装和操作条件决定的。计算前应首先绘制流程草图,平、立面布置图,计算出管线的长度、管径及管件型式和数量。

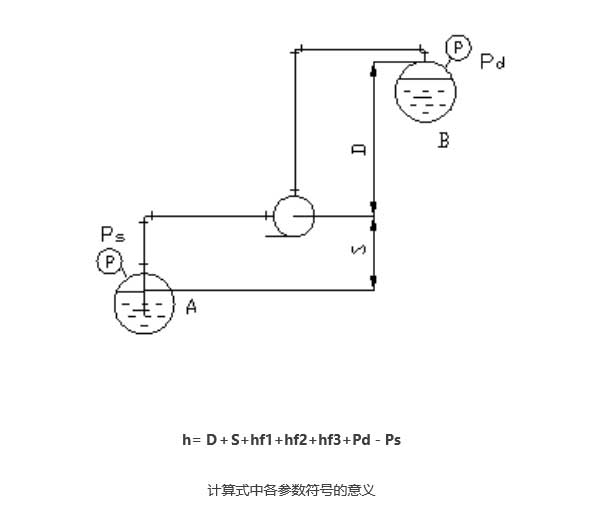

一般管网如下图所示,(更多图例可参考化工工艺设计手册)。

D——排出几何高度,m;

取值:高于泵入口中心线:为正;低于泵入口中心线:为负;

S——吸入几何高度,m;

取值:高于泵入口中心线:为负;低于泵入口中心线:为正;

Pd、Ps——容器内操作压力,m液柱(表压);

取值:以表压正负为准

Hf1——直管阻力损失,m液柱;

Hf2——管件阻力损失,m液柱;

Hf3——进出口局部阻力损失,m液柱;

h ——泵的扬程,m液柱

离心泵扬程计算详解

离心泵扬程计算详解

离心泵扬程计算详解

离心泵扬程计算详解

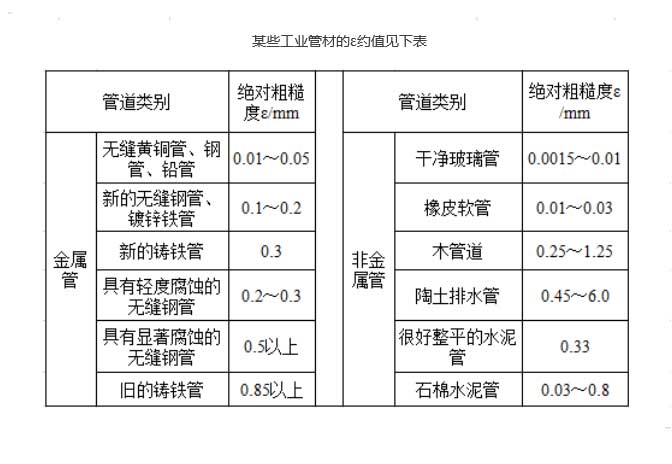

离心泵扬程计算详解

管网局部阻力计算

离心泵扬程计算详解

常用管件和阀件底局部阻力系数

离心泵扬程计算详解
